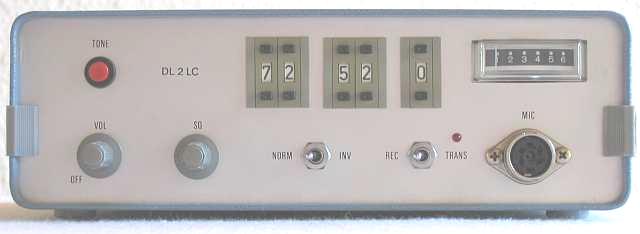

81-Kanal-Synthesizer-Mobil-Funkgerät
144 - 146 MHz, 10 Watt
81 Kanäle im 25 kHz-Raster und 9 programmierbare Festfrequenzpaare
"homemade", erste Gedanken 5/1975, fertiggestellt 11/1976
Rufton-Generator 1750 Hz
Hash-Filter und Spannungsregler
Feldstärke- und rel. HF-Anzeige
BCD-Kodierschalter
Referenzoszillator und einstellbare Teiler

VCO mit Trennstufen

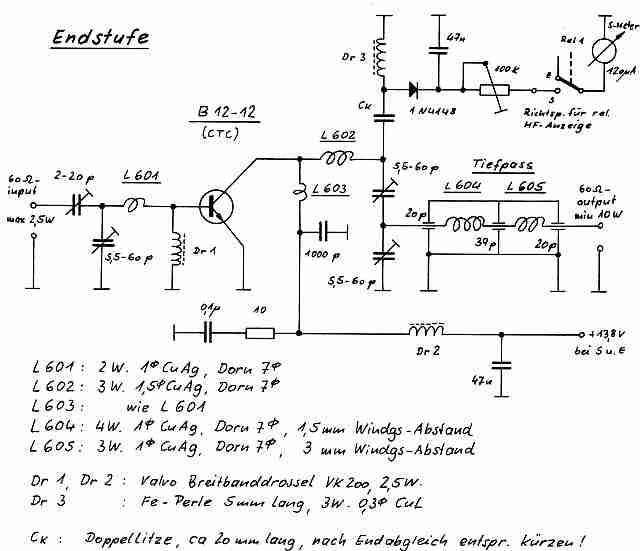

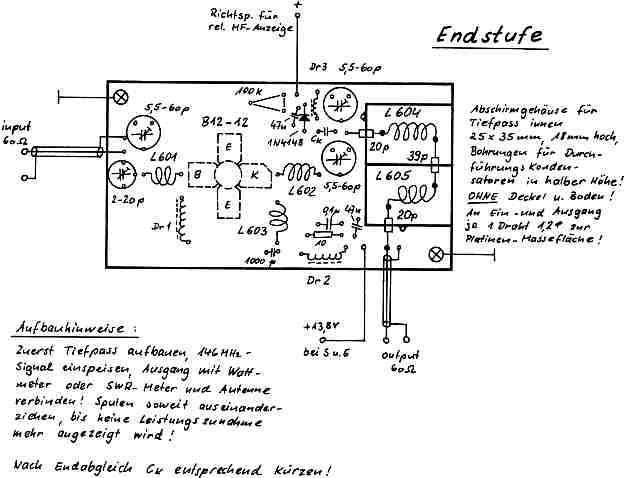

PA 10 Watt, mit CTC B12-12 und Tiefpass
S/E-Umschaltrelais
Koaxialrelais
Sendervorstufen und Treiber 0,1 mW >> 2,5 Watt
NF-Verstärker 3 W
Festkanal-Programmiermatrix
PA von unten gesehen
Empfänger mit Dual Gate MOSFET`s 40673 und piezoelektr. Filter SFE 10,7 MA und monolith. Quarzfilter
KVG XFM 107 B

ZF-Verstärker mit RCA 3089 E
Schaltplan
Bestückungsplan
Mixer und Modulations-Verstärker

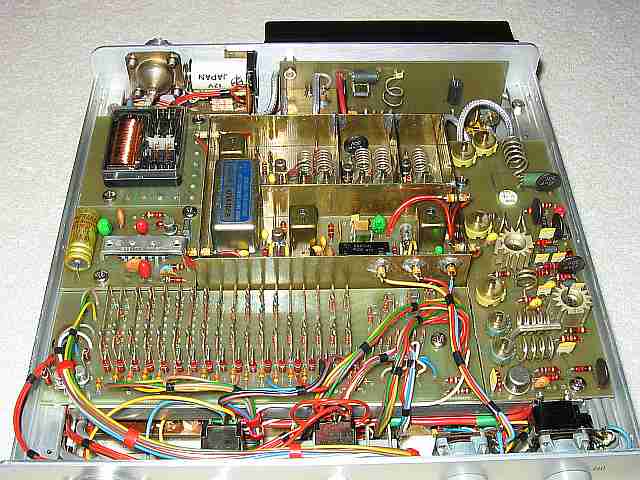

Hier ist der gesamte Empfänger dargestellt.

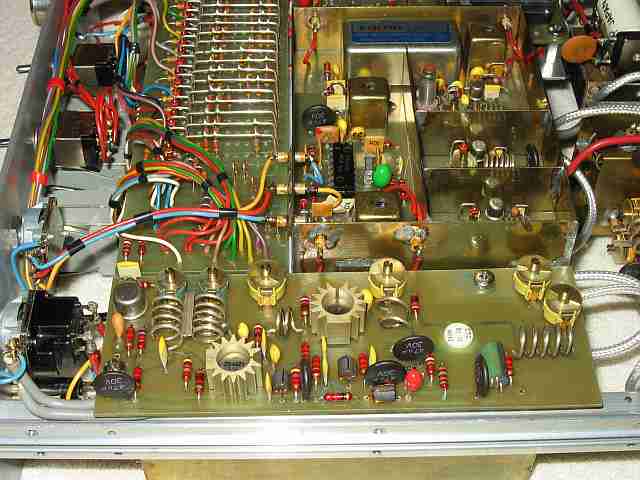

Hier sind die Sendervorstufen und der Treiber zu sehen, CTC B3-12, 3 W out

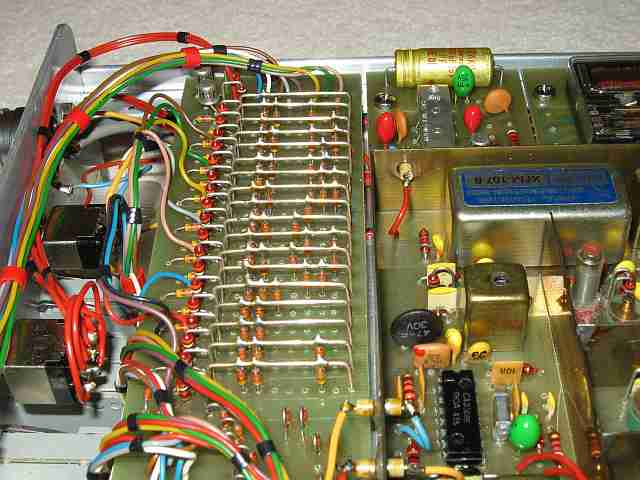

Links die Schalter, rechts davon die Matrix zur Festkanal-Programmierung, die Frequenzen werden im BCD-Code mit Diode ja/nein dargestellt.

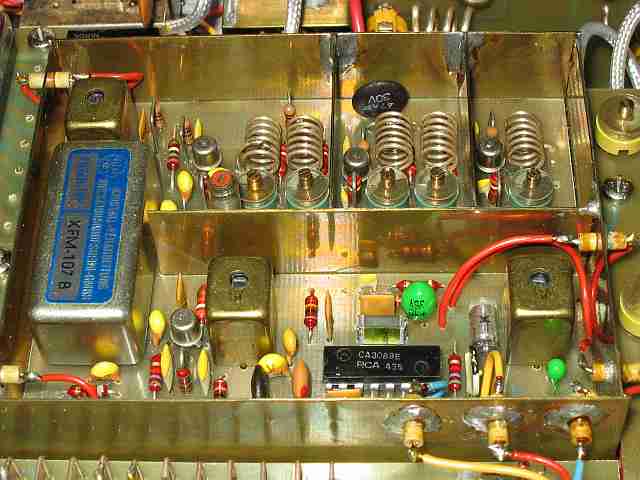

Links der integrierte NF-Verstärker mit TAA611C, dann die Matrix zur Festkanal-Programmierung und rechts davon das Quarzfilter und der integrierte ZF-Verstärker.
An diesem Gerät erprobte ich mich in in allen Fertigkeiten von der Erstellung des Layouts und Anfertigung  und Bestückung der Platinen sowie der dazugehörenden mechanischen Fertigkeiten.

Anlass war ein Artikel in der Zeitschrift cq-DL 5/74 und 5/75
Die Besonderheiten des Gerätes liegen darin, dass der Sender-VCO direkt auf 144,000-146,000 MHz schwingt und der Empfänger-VCO 10,7 MHz tiefer, also auf 133,300-135,300 Mhz. Referenzfrequenz 1,25 MHz für 25 kHz.

Der Empfänger ist als Einfachsuper mit 2 Vorstufen ausgeführt, ZF 10,7 MHz, Selektion mit Piezofilter SFE 10,7 MA und monolith. Quarzfilter KVG XTM 107 B, Sender min. 10 W.

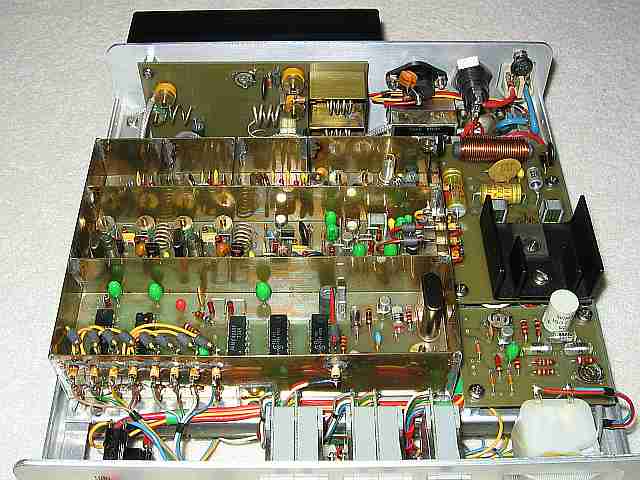

Wie man sieht, wurden die Baugruppen in das Gehäuse hinein "massgeschneidert".

Stromversorgung 13,8 V, ca. 3 A
