Antennenanlage
Zwei "Abstimmbare Magnetische Antennen", "Magnetic Loops",
für Kurzwelle:
AMA 163 für 1,8-11 MHz, entsprechend 160, 80, 40, 30 m-Band
100 W, Durchmesser 1,7 m
AMA 21DH für 14-30 MHz entsprechend 20, 17, 15, 12, 10 m-Band
500 W, Durchmesser 0,8 m
Standrohr 60x5 mit Rotor KENPRO KR-400 und Oberlager KS-065
Informationen zu diesen Antennen: http://www.funktechnik-beese.de/
für Kurzwelle:
AMA 163 für 1,8-11 MHz, entsprechend 160, 80, 40, 30 m-Band
100 W, Durchmesser 1,7 m
AMA 21DH für 14-30 MHz entsprechend 20, 17, 15, 12, 10 m-Band
500 W, Durchmesser 0,8 m
Standrohr 60x5 mit Rotor KENPRO KR-400 und Oberlager KS-065
Informationen zu diesen Antennen: http://www.funktechnik-beese.de/
Die Bilder entstanden bei der Montage der Antennen, teilweise noch ohne Verkabelung

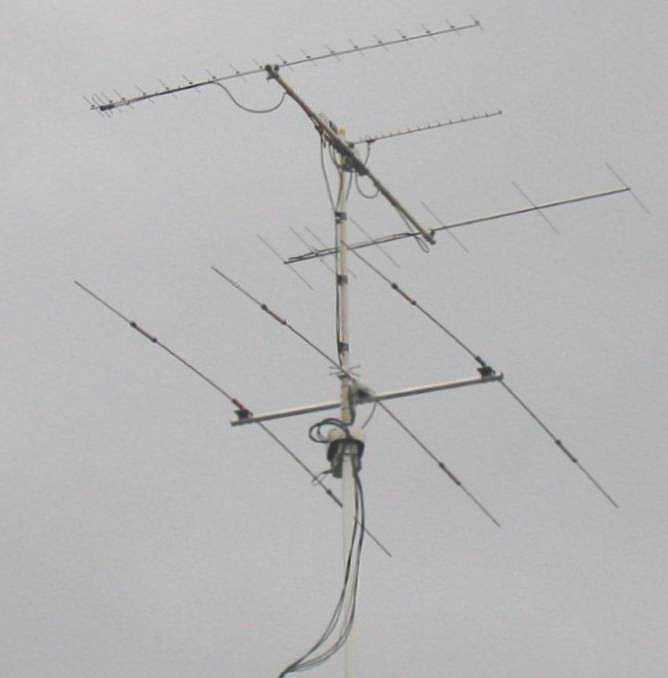

19-Element 430-440 MHz 16,2 dbi
16-Element 1240-1300 MHz 14,2 dbd
7-Element 144-148 MHz 10,3 dbd
3-Element-Beam Mini-2000
10-15-20 MHz 6,1-4,2-3,5 db
16-Element 1240-1300 MHz 14,2 dbd
7-Element 144-148 MHz 10,3 dbd
3-Element-Beam Mini-2000
10-15-20 MHz 6,1-4,2-3,5 db
Nicht im Bild:
Diamond X-30, 2 m/70 cm, 3 db/5,5 db
Sperrtopf 430-440 MHz 3 dbd
Turnstile 137-152 MHz 0-4 db
Diamond X-30, 2 m/70 cm, 3 db/5,5 db
Sperrtopf 430-440 MHz 3 dbd
Turnstile 137-152 MHz 0-4 db
Antennenträger ist ein
FLAMMEX PULL Teleskopmast
FG 120 2,5/6,1/3
eingefahrene Länge: 2,5 m
ausgefahrene Länge: 6,1 m
Anzahl der Elemente: 3
Vierkantprofile:
120x120x5 mm
89x89x4 mm
65x65x4 mm
Drehrohr 54x2
Antennenrohr 48x2
mit elektr. Antrieb 24 Volt und
Fernsteuerung vom Shack aus
Rotor CREATE RC5-3 mit Dreheinheit, d.h. Ausbau oder Wartung des Rotors ohne Demontage der Antennen
FLAMMEX PULL Teleskopmast
FG 120 2,5/6,1/3
eingefahrene Länge: 2,5 m
ausgefahrene Länge: 6,1 m
Anzahl der Elemente: 3
Vierkantprofile:
120x120x5 mm
89x89x4 mm
65x65x4 mm
Drehrohr 54x2
Antennenrohr 48x2
mit elektr. Antrieb 24 Volt und
Fernsteuerung vom Shack aus
Rotor CREATE RC5-3 mit Dreheinheit, d.h. Ausbau oder Wartung des Rotors ohne Demontage der Antennen
Informationen zum FLAMMEX PULL Teleskopmast:
